У трубчатых WH с двумя, тремя, четырьмя и пятью рядами общий внешний рисунок: повторяющиеся вертикальные секции с округлыми верхними и нижними частями. Спереди они похожи; увеличение числа рядов прежде всего меняет вид сбоку и объём корпуса. Двухколончатый Zehnder Charleston близок к ним по классическому силуэту. Сравним именно эти различия.
Что можно увидеть, а что нужно проверить по карточке
Сравниваем реальные изображения и 3D-модели из каталога «Палитры Тепла». Форму оцениваем спереди и сбоку; размеры сверены по карточкам 29 октября 2026 года. Изображения показывают разные исполнения и не приведены к единому масштабу. Подборка отражает ассортимент магазина, а рекомендации по интерьеру — мнение редакции.
Число рядов означает расположение трубок в глубину, а не количество секций вдоль стены. Число секций меняет ширину и ритм повторения спереди; число рядов — боковой профиль. Именно поэтому четыре почти одинаковых фронтальных фото плохо объясняют разницу между WH 2, 3, 4 и 5.
Сравнение пяти трубчатых моделей
Прокрутите сравнение вправо. Названия моделей остаются слева.
| Модель | Вид спереди | Вид сбоку и глубина | Главное отличие |
|---|---|---|---|
| WH, 2 ряда | Вертикальные секции с округлыми окончаниями; классический повторяющийся рисунок | Два ряда; корпус 70 мм | Наименее глубокий WH в этой подборке |
| WH, 3 ряда | Тот же характер секций; при равных пропорциях спереди близок к WH 2 | Три ряда; корпус 100 мм | Дополнительные трубки заметны под углом, корпус объёмнее |
| WH, 4 ряда | Сохраняется общий рисунок WH, а не появляется другой стиль фасада | Четыре ряда; корпус 140 мм | Глубокий боковой профиль становится самостоятельной частью вида |
| WH, 5 рядов | Спереди остаются те же повторяющиеся секции | Пять рядов; корпус 180 мм | Самый массивный боковой силуэт среди выбранных WH |
| Zehnder Charleston, 2 колонки | Очень близкий классический рисунок: вертикальные секции и округлые окончания | Две колонки; корпус 62 мм | Альтернатива по типоразмерам и бренду; глубина на 8 мм меньше WH 2 |
Чем больше рядов видно под углом, тем плотнее выглядит прибор. Но по картинке нельзя определить мощность, массу или надёжность. Эти характеристики сравнивают по выбранным модификациям и их паспортам.

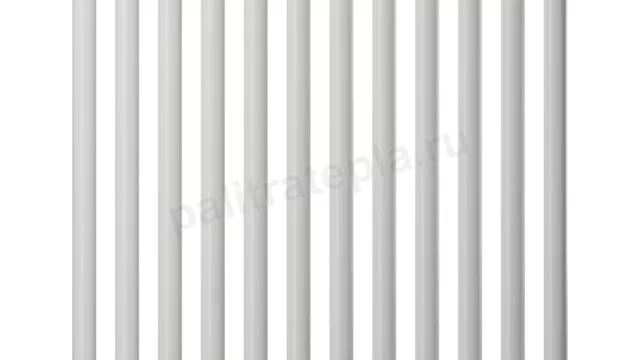

WH, 2 ряда: классический рисунок с небольшой глубиной
Двухрядный WH хорошо показывает общие черты семейства: узкие вертикальные элементы, закруглённые переходы сверху и снизу, заметные просветы между секциями. В белом цвете форма выглядит спокойнее, в тёмном сильнее читаются отдельные линии и контур.
Корпус глубиной 70 мм — самый тонкий среди четырёх WH в этой статье. Его стоит первым проверить для места, где радиатор виден сбоку из прохода. Если подходящее по размеру исполнение покрывает тепловую нагрузку, дополнительные ряды не нужны только ради «старшей» модели.
WH, 3 ряда: похож спереди, заметно объёмнее под углом
У трёхрядного WH сохраняется тот же рисунок секций. Прямо перед радиатором отличие может быть небольшим; при повороте становятся видны дополнительные трубки за первым рядом. Это хороший пример того, почему при сравнении нужен боковой ракурс.
Глубина 100 мм больше двухрядной версии на 30 мм. Сравните её с WH 2, если длину или высоту нельзя увеличить, но место в глубину есть. В линейке также присутствуют низкие исполнения от 186 мм; доступность нужной комбинации размеров и подключения проверяют в карточке.
WH, 4 ряда: более глубокий боковой силуэт
Четыре ряда не превращают фасад в другой дизайн: узнаваемые вертикальные секции остаются. Зато сбоку и по диагонали прибор выглядит более плотным и объёмным. Такое отличие особенно видно, если радиатор расположен возле входа или вдоль направления прохода.
Глубина корпуса — 140 мм, на 40 мм больше WH 3. Оцените его вместе с подоконником и шторами. Выбор оправдан, если нужное исполнение подходит по расчёту и допустим полный монтажный выступ; само число рядов не задаёт фиксированную прибавку ватт.
WH, 5 рядов: тот же фасад, самый большой объём
Пятирядный WH сохраняет семейный рисунок, но имеет наиболее глубокий корпус — 180 мм. Под углом хорошо видна протяжённость секций в глубину. Если прибор находится на открытом участке стены, этот объём заметнее, чем на фотографии строго спереди.
По сравнению с WH 4 добавляются ещё 40 мм корпуса, с WH 2 — 110 мм. Такую модель стоит рассматривать при достаточном пространстве и подходящей тепловой задаче. Для тесного прохода или стены с близкой мебелью сначала проверьте менее глубокие исполнения.
Zehnder Charleston, 2 колонки: близкий силуэт, другие типоразмеры
По нашим изображениям Charleston и двухрядный WH близки по общему внешнему виду: у обоих вертикальные секции с округлыми окончаниями и просветами. Только на основании фронтальной картинки нельзя уверенно назвать один из них более изящным или качественным. Реальные пропорции зависят от высоты и количества секций.
Глубина Charleston — 62 мм против 70 мм у WH 2. Линейка в каталоге включает высоты 252–2992 мм. Это позволяет рассмотреть другую пропорцию, когда подходящего исполнения WH не нашлось, либо выбрать привычный бренд. Разницу в 8 мм корпуса проверяйте вместе с креплениями: она не равна автоматически разнице в выступе от стены.
Как сравнить трубчатые радиаторы в 3D
- Выберите близкие по высоте и ширине исполнения: иначе сравнение формы смешается с разницей размеров.
- Посмотрите спереди на округлые окончания, промежутки и пропорции секций.
- Поверните прибор на бок — здесь видно число рядов и реальную разницу силуэтов.
- Задайте один цвет для обоих вариантов, затем сравните его с отделкой стены.
Общая конструкция разобрана в статье «Что такое трубчатый радиатор». Для выбора из этой подборки внешний вид лучше оценивать с той стороны, с которой радиатор чаще всего будет виден в комнате.
Что проверить после выбора внешнего вида
Сначала определите требуемую мощность в калькуляторе радиаторов или возьмите её из проекта. Затем сравните теплоотдачу подходящих исполнений при одном температурном режиме. Одинаковая высота, число трубок или секций не означают одинаковую мощность.
Перед заказом согласуйте подключение, давление и теплоноситель, крепления и полный выступ от стены. Указанная в статье глубина относится к корпусу без монтажного отступа и арматуры. Цену сравнивайте для нужного размера, цвета и полной комплектации; минимальные цены разных линеек относятся к разным приборам.
В 3D поверните модель, посмотрите на боковой профиль и измените размер. Оттенок и фактуру покрытия лучше подтвердить образцом: изображение на экране и освещение комнаты могут различаться.
